Кейс: Очистка и дезинфекция 4 800 п.м. воздуховодов в ГБОУ ДО «ДТДиМ «Преображенский» (16 500 м2) без остановки учреждения
Инженерный стандарт ЛИНКОР: Практический кейс роботизированной механической очистки от пылевых и жировых отложений с дезинфекцией воздуховодов сертифицированным составом в детском учреждении.
Материал входит в базу инженерных регламентов направления Вентиляция и кондиционирование.
Инженерная интеграция со смежными системами: Технологический контур данной подсистемы сопряжен со смежным направлением электробезопасность силовых цепей приточных агрегатов и двигателей для обеспечения комплексной надежности инженерного комплекса здания.
Паспорт объекта и состав инженерных систем
| Параметр паспорта объекта | Характеристика и технические параметры |
|---|---|
| Идентификация и статус объекта | Рабочий архивный идентификатор: [ventilyaciya-i-kondicionirovanie/kejs-ochistka-vozduhovodov-tc-moskva] | Фактический объект контракта: [ГБОУ ДО «ДТДиМ «Преображенский»] |
| Локация и надзорный орган | г. Москва, ВАО, ул. Большая Черкизовская, д. 15; Территориальный отдел Управления Роспотребнадзора по г. Москве |
| Наименование объекта | ГБОУ ДО «ДТДиМ «Преображенский» |
| Общая площадь | 16 500 м2, 1 корпус |
| Состав инженерных систем | 18 приточно-вытяжных систем, разветвленная сеть оцинкованных воздуховодов (6 500 погонных метров), вытяжные зонты пищеблока с жироуловителями |
| Тип объекта | Дворец творчества детей и молодежи с театрально-концертным комплексом и столовой |

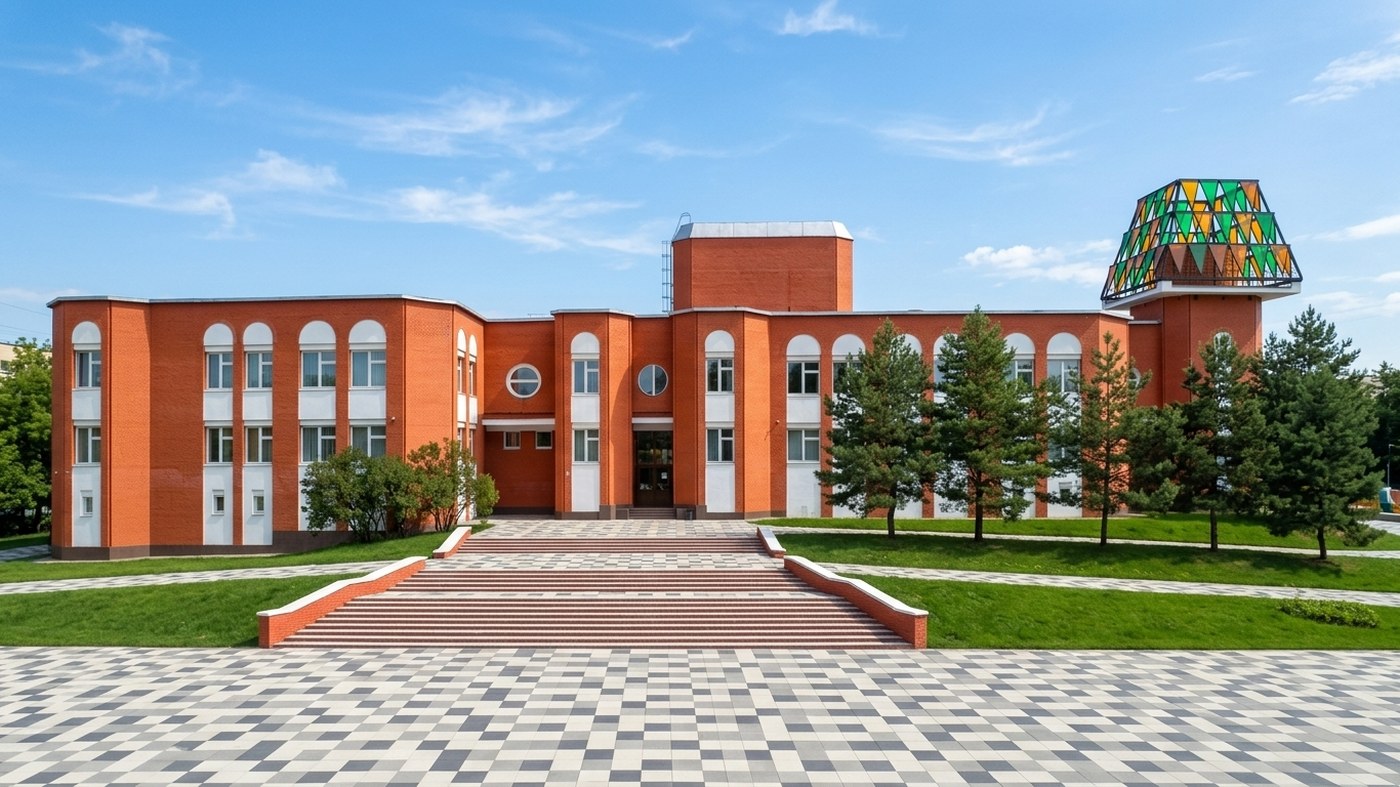

| Фотография фасада объекта |  |
В рамках регулярного технического надзора по стандартам (Постановление Главного государственного санитарного врача по Москве № 4, СП 7.13130, СанПиН 3.3686-21) инженеры ЛИНКОР выполняют инструментальный контроль следующих рабочих параметров:
- Общая протяженность очищенных воздуховодов: 4 800 погонных метров прямоугольного и круглого сечения.
- Диапазон эквивалентных диаметров каналов: от 200 до 1 000 мм с инспекцией роботом.
- Производительность вакуумной аспирационной техники: 4 200 м3/ч с разрежением 1 600 Па.
- Технологическое ночное окно выполнения работ: строго с 22:00 до 07:00 без прерывания дневных занятий.
- Количество врезанных герметичных сервисных лючков: 142 единицы с неопреновыми уплотнителями.
- Расход бактерицидного дезинфектанта Септолит: 120 литров мелкодисперсного аэрозоля холодного тумана.
Инженерный надзор: Отклонение фактических расходов воздуха, аэродинамических перепадов или температуры хладоносителя заносится в паспорт вентсистемы и калибруется по нормам СП 60.13330.
Обслуживаемое оборудование и технологические комплексы
Инженеры ЛИНКОР аттестованы для работы со следующим оборудованием: Щеточные самоходные роботы Pressovac, вакуумные аспирационные установки высокой мощности, генераторы холодного тумана ULV, инспекционные видеороботы с HD-камерой.
Регламентирующие отраслевые стандарты
Выполнение работ строго регламентировано требованиями нормативов: Постановление Главного государственного санитарного врача по Москве № 4, СП 7.13130, СанПиН 3.3686-21.
Исходная эксплуатационная ситуация и выявленные дефекты
Предписание надзорных органов Роспотребнадзора о необходимости проведения санитарно-эпидемиологической очистки вентиляции. Высокая пожароопасность из-за накопления жира в вытяжных зонтах кухни и пыли в воздуховодах зрительного зала.
Примененная инженерная методика и регламентные работы
Шаг 1. Предварительное эндоскопическое обследование трасс воздуховодов с составлением карты толщины отложений.
Шаг 2. Монтаж герметичных быстросъемных инспекционных лючков на прямых участках и поворотах трассы.
Шаг 3. Пошаговая очистка участков жесткими нейлоновыми и металлическими щетками в потоке отрицательного давления вакуумной фильтрационной машины.
Шаг 4. Смыв стойких отложений активной биоразлагаемой пеной с последующим сбором.
Шаг 5. Заключительная аэрозольная обработка воздуховодов сертифицированным дезинфектантом Септолит с регламентной экспозицией 50 минут.
Шаг 6. Контрольная видеоинспекция очищенных участков, подтверждение отсутствия пылежировых отложений, передача заказчику видеопротокола и подписание двустороннего акта выполненных работ без замечаний.
Хронометраж выполнения аварийно-восстановительных работ (SLA)
| Время выполнения | Выполненная технологическая операция / Статус |
|---|---|
| Ночь 1-2 | Видеоинспекция 18 вентсистем, установка 65 инспекционных люков |
| Ночь 3-5 | Механическая очистка воздуховодов зрительного зала и учебных классов (4 200 м) |
| Ночь 6-7 | Специализированная очистка жировых вытяжных каналов столовой и пищеблока (2 300 м) |
| Ночь 8 | Аэрозольная дезинфекция холодным туманом, нейтрализация запахов |
| Ночь 9 | Контрольная видеоинспекция, сдача лабораторных смывов экспертам Роспотребнадзора |
| День 10 | Выдача санитарно-эпидемиологического заключения и Журнала очистки вентиляции |
Официальные реквизиты сданного акта и подтверждающая документация
| Реквизит исполнительной документации | Значение реквизита в официальном акте |
|---|---|
| Дата подписания | 24 октября 2024 года |
| Наименование документа | Акт санитарно-эпидемиологической очистки и дезинфекции систем вентиляции |
| Номер акта | № ДЕЗ-ВЕНТ-44/24 |
| Принимающая организация | ГБОУ ДО «ДТДиМ «Преображенский» |
| Статус приемки | «Очистка и дезинфекция 6 500 м воздуховодов выполнены, смывы аккредитованной лаборатории соответствуют СанПиН 1.2.3685-21» |
| Основание приемки | Двусторонний акт сдачи-приемки работ без замечаний |
Экономический результат и финансовые показатели
Стоимость полного комплекса ночных работ под ключ составила 390 000 руб. Учреждение успешно прошло строгую проверку Роспотребнадзора без единого штрафа или предписания.
Анализ эксплуатационных рисков и предотвращенных последствий
Предупреждение инженера: Своевременная очистка обеспечила успешное прохождение проверки Роспотребнадзора без единого замечания или штрафа.
Гарантии сервисной службы: Финансовая ответственность компании ЛИНКОР подтверждена членством в проектном и строительном СРО с компенсационным фондом возмещения вреда. Нормативное время прибытия аварийной бригады: до 90–120 минут в пределах МКАД в рабочее время.
Стандарты сервиса и эксплуатационные гарантии
Персональный ведущий инженер-куратор объекта
- Единая точка контакта: Все вопросы воздухообмена, графиков ревизии агрегатов и заявок заказчик согласовывает с персональным ведущим инженером систем вентиляции.
- Координация регламентов: Инженер фиксирует в электронном журнале технического обслуживания объекта замеры аэродинамических параметров, перепады давления на фильтрах и вибронагрузки.
- Непрерывность сервиса и дублер: Закрепленный дублер владеет схемами вентиляционных шахт, огнезадерживающих клапанов и узлов рекуперации объекта.
Приемка оборудования в эксплуатацию «как есть»
- Любой год выпуска и производитель: Принимаем на сервис вентиляционные установки отечественных и зарубежных производителей (Swegon, Wolf, Systemair, Веза, КОРФ).
- Аудит и паспортизация по СП 73.13330: Выполняем аэродинамические испытания систем, замеры расходов воздуха и паспортизацию вентсистем по актуальным СП.
- Подбор аналогов комплектующих: Для выработавших ресурс вентиляторов и калориферов оперативно подбираем качественные узлы с сохранением проектного расхода.
Квалификация и допуски инженерного состава
- Электробезопасность до 1000 В: Специалисты имеют действующую III группу допуска Ростехнадзора для настройки щитов ЩУВ, частотных регуляторов и датчиков.
- Допуски к работам на высоте и охрана труда: Сервисные звенья укомплектованы средствами индивидуальной защиты для работы на фермах, в венткамерах и шахтах.
- Пропускной режим: Инженеры ЛИНКОР аттестованы для оперативного допуска на режимные предприятия, в медицинские центры и административные комплексы.
Фокус на оборудовании и регламентные процедуры
- Приоритет надежности узлов: Ключевая задача — предотвращение аварийных остановок радиальных вентиляторов, целостность ремней и исправность электроприводов.
- Очистка воздуховодов по регламенту: Очистка внутренней поверхности каналов щеточными машинами и дезинфекция осуществляются с фото- и видеофиксацией до и после работ.
Что мы НЕ делаем / Границы эксплуатационной ответственности
Сервисная служба ЛИНКОР обслуживает исключительно центральные климатические и вентиляционные комплексы коммерческих, офисных и торгово-производственных зданий в границах здания и балансовой принадлежности объекта. Зона ответственности — центральные приточно-вытяжные установки (ПВУ), холодильные центры (чиллеры), градирни, системы фанкойлов, VRF/VRV-системы и магистральные воздуховоды. Работы выполняются без привлечения несогласованной спецтехники, без вмешательства в высоковольтные сети выше 1000 В. Мы строго исключаем поквартирные сети, не производим монтаж, чистку и заправку бытовых настенных сплит-систем в квартирах граждан и не обслуживаем бытовые кухонные вытяжки.
Разграничение ответственности и B2B специфика
- Непрофильные и бытовые обращения, которые мы НЕ обслуживаем: чистка домашней вытяжки в квартире, прочистка вентиляции на кухне своими руками, частный мастер по вентиляции на дом.
- Исключенное из зоны ответственности оборудование: квартирные вытяжные вентиляторы, кухонные зонты физических лиц, жилой фонд граждан.
- Формат работы: ЛИНКОР выполняет регламентное сервисное обслуживание центральной вентиляции, чиллеров и систем кондиционирования исключительно для юридических лиц (собственники коммерческих зданий, УК, службы эксплуатации) по безналичному расчету с НДС.
Смежные инженерные регламенты и сопутствующие работы
В рамках комплексного обслуживания объекта инженерная служба ЛИНКОР обеспечивает синхронизацию смежных регламентов по стандартам СРО и регламентам SLA:
- Кейс: Аварийное восстановление чиллера Trane 500 кВт в ГБОУ ДО «ЦРТДиЮ «Пресня» (28 000 м2) за 18 часов в пик жары: подтвержденный кейс сервисного обслуживания с техническим паспортом объекта, протоколами санитарно-эпидемиологических регламентов и официальным двухсторонним актом сдачи-приемки с гарантией.
- Регламент очистки и дезинфекции систем вентиляции по Постановлению Главного санврача: санитарно-эпидемиологический регламент Роспотребнадзора (Постановление № 4), аттестация специалистов НОПРИЗ/НОСТРОЙ и допуски СРО с компенсационным фондом возмещения вреда.
- Техническое обслуживание приточно-вытяжных установок (ПВУ) и центральных кондиционеров: регламентное ТО приточно-вытяжных установок по СП 60.13330 и ГОСТ 12.3.018-79, ревизия радиальных вентиляторов, контроль дифференциального давления фильтров и смазка подшипников Mobil Polyrex.
- Техническое обслуживание и ремонт промышленных чиллеров: инструментальный замер перегрева и переохлаждения хладагента по ГОСТ 12.2.063, гидропневматическая мойка конденсаторов высокого давления и химический анализ компрессорного масла по SLA.
Заказать комплексное обслуживание вентиляции и кондиционирования под ключ
Перейти на коммерческую страницу направления с полным прайс-листом, составом работ по договору и расчетом сметы.
Перейти к услуге и ценам →Кейс: Аварийное восстановление чиллера Trane 500 кВт в ГБОУ ДО «ЦРТДиЮ «Пресня» (28 000 м2) за 18 часов в пик жары
Аварийное восстановление чиллера Trane 500 кВт в ГБОУ ДО «ЦРТДиЮ «Пресня» (28 000 м2) за 18 часов в пик жары: подтвержденный кейс сервисного обслуживания с техническим паспортом объекта, протоколами санитарно-эпидемиологических регламентов и официальным двухсторонним актом сдачи-приемки с гарантией.
Открыть регламент →Регламент очистки и дезинфекции систем вентиляции по Постановлению Главного санврача
Санитарно-эпидемиологический регламент Роспотребнадзора (Постановление № 4), аттестация специалистов НОПРИЗ/НОСТРОЙ и допуски СРО с компенсационным фондом возмещения вреда.
Открыть регламент →Техническое обслуживание приточно-вытяжных установок (ПВУ) и центральных кондиционеров
Регламентное ТО приточно-вытяжных установок по СП 60.13330 и ГОСТ 12.3.018-79, ревизия радиальных вентиляторов, контроль дифференциального давления фильтров и смазка подшипников Mobil Polyrex.
Открыть регламент →Техническое обслуживание и ремонт промышленных чиллеров
Инструментальный замер перегрева и переохлаждения хладагента по ГОСТ 12.2.063, гидропневматическая мойка конденсаторов высокого давления и химический анализ компрессорного масла по SLA.
Открыть регламент →Полный каталог регламентов: Вентиляция и кондиционирование
Все 23 специализированных инженерных регламента, сравнения, кейсы и калькуляторы направления.
Все статьи раздела →Часто задаваемые вопросы по регламенту обслуживания
С какими исходными эксплуатационными сложностями столкнулось учреждение ГБОУ ДО «ДТДиМ «Преображенский»?
Учреждение получило предписание территориального отдела Роспотребнадзора о необходимости срочной очистки вентиляции. Ситуация осложнялась высокой пожароопасностью из-за скопления жировых отложений в зонтах пищеблока и невозможностью остановки занятий детей в дневное время.
Какая технология очистки позволила выполнить регламент без демонтажа потолков и нарушения отделки?
Инженеры ЛИНКОР применили ночной график работ с 21:00 до 07:00, смонтировали герметичные быстросъемные ревизионные лючки и провели щеточную очистку установками Pressovac под вакуумным разрежением с фильтрацией воздуха установками с HEPA-фильтрами.
Какими официальными документами подтверждено соответствие санитарно-эпидемиологическим нормам?
По завершении дезинфекции холодным туманом аккредитованная лаборатория отобрала контрольные смывы на ОМЧ и патогенную микрофлору, оформила официальные протоколы, а заказчику был выдан прошнурованный Журнал учета и двухсторонний Акт сдачи-приемки № ДЕЗ-ВЕНТ-44/24.
