Кейс: Гидродинамическая промывка 1 200 м магистральной канализации в ГБПОУ «Московский индустриальный колледж» (38 500 м2) за 1 ночь
Инженерный стандарт ЛИНКОР: Практический кейс комплексной прочистки самотечных сетей водоотведения Ду 200-300 мм от тяжелых иловых и жировых отложений с телеинспекцией трубопроводов.
Материал входит в базу инженерных регламентов направления Комплексное обслуживание.
Инженерная интеграция со смежными системами: Технологический контур данной подсистемы сопряжен со смежным направлением Подпитка систем отопления и водоподогреватели ГВС ИТП для обеспечения комплексной надежности инженерного комплекса здания.
Паспорт объекта и состав инженерных систем
| Параметр паспорта объекта | Характеристика и технические параметры |
|---|---|
| Идентификация и статус объекта | Рабочий архивный идентификатор: [vodosnabzhenie-i-kanalizaciya/kejs-promyvka-kanalizacii-trk-moskva] | Фактический объект контракта: [ГБПОУ «Московский индустриальный колледж»] |
| Локация и надзорный орган | г. Москва, ЗАО, Бобруйская ул., д. 7; АО «Мосводоканал»; Департамент образования и науки г. Москвы |
| Наименование объекта | ГБПОУ «Московский индустриальный колледж» |
| Общая площадь | 38 500 м2, мастерские и учебные корпуса |
| Состав инженерных систем | Магистральные сети хозяйственно-бытовой и производственной канализации Ду 150-300 мм, жироуловители столовой, смотровые и поворотные колодцы (28 шт.) |
| Тип объекта | Производственно-образовательный комплекс мастерских и лабораторий |

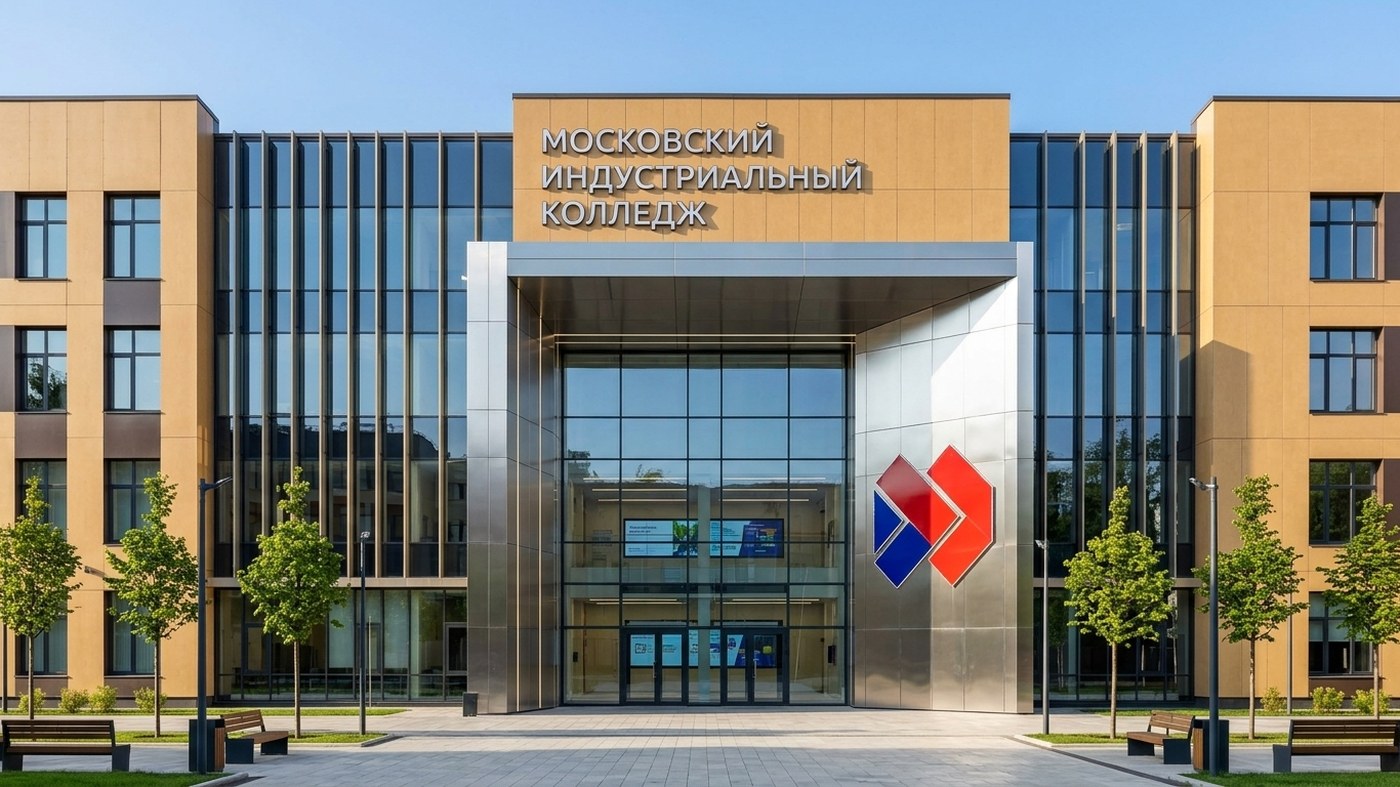

| Фотография фасада объекта |  |
Для поддержания проектного КПД и безаварийной работы оборудования в соответствии с требованиями нормативов (СП 32.13330.2018 Канализация. Наружные сети и сооружения, ГОСТ Р 58785-2019, СанПиН 2.1.3684-21) сервисная служба ЛИНКОР контролирует ключевые технологические параметры:
- Общая протяженность промытых сетей канализации: 1 200 погонных метров магистральных трубопроводов Ду 150–300 мм.
- Количество очищенных поворотных и смотровых колодцев: 28 узловых колодцев глубиной от 1,8 до 3,5 метров.
- Объем откачанного и утилизированного илового шлама: 14 м3 плотного жирового и минерального осадка спецтехникой.
- Рабочее давление каналопромывочной станции: 180 бар (18 МПа) при расходе воды 95 л/мин.
- Время проведения комплексных работ: ровно 1 ночная смена (10 часов) без нарушения графика учебного процесса колледжа.
- Проходимость трубопроводов по данным видеодиагностики: 100% восстановление первоначального гидравлического просвета.
Инженерный надзор: Превышение рабочего напора в сети ХВС/ГВС, протечки по сальникам или риски подпора выпусков фиксируются в сменном журнале ВК для защиты от гидроударов и аварий.
Обслуживаемое оборудование и технологические комплексы
Инженеры ЛИНКОР аттестованы для работы со следующим оборудованием: Каналопромывочная установка высокого давления Kranzle / Karcher Professional, илососная машина (по согласованию со спецтехникой), видеоинспекционная система Ridgid SeeSnake, реактивные насадки «гренада».
Регламентирующие отраслевые стандарты
Выполнение работ строго регламентировано требованиями нормативов: СП 32.13330.2018 Канализация. Наружные сети и сооружения, ГОСТ Р 58785-2019, СанПиН 2.1.3684-21.
Исходная эксплуатационная ситуация и выявленные дефекты
Регулярные подпоры колодцев производственного корпуса из-за 70% зарастания просвета труб иловыми пробками и минеральным осадком. Необходимость выполнения работ строго в ночное время, исключая неудобства для учащихся.
Примененная инженерная методика и регламентные работы
Шаг 1. Предварительное обследование 1 200 м магистральных сетей колледжа и согласование плана ночного перекрытия участков.
Шаг 2. Пошаговая откачка жирового шлама и песчаного осадка из 28 колодцев с привлечением спецтехники по согласованию.
Шаг 3. Гидродинамическая промывка участков труб струями воды под давлением 180 бар с пробивными и роторными насадками.
Шаг 4. Механическая очистка лотков колодцев от налипших твердых фракций и восстановление проектного гидравлического профиля.
Шаг 5. Контрольная сплошная телеинспекция самоходным видеороботом с фиксацией 100% проходимости и целостности стенок.
Шаг 6. Подписание официального двустороннего Акта выполненных работ № КАН-ГИДРО-22/24 с гарантией безаварийной эксплуатации на 12 месяцев.
Хронометраж выполнения аварийно-восстановительных работ (SLA)
| Время выполнения | Выполненная технологическая операция / Статус |
|---|---|
| 21:00 | Прибытие каналопромывочного комплекса ЛИНКОР на территорию колледжа |
| 22:30 | Первичная видеоинспекция магистрали, вскрытие технологических колодцев |
| 00:15 | Гидродинамическая пробивка затора в межкорпусном коллекторе Ду 250 |
| 03:45 | Смыв и откачка шлама из 28 колодцев и жироуловителя пищеблока |
| 05:30 | Контрольная телеинспекция 1 200 м магистралей, фиксация чистоты просвета |
| 06:45 | Герметизация люков, уборка площадок, передача объекта дежурному инженеру |
Официальные реквизиты сданного акта и подтверждающая документация
| Реквизит исполнительной документации | Значение реквизита в официальном акте |
|---|---|
| Дата подписания | 14 ноября 2024 года |
| Наименование документа | Акт гидродинамической промывки сетей и телеинспекции трубопроводов |
| Номер акта | № КАН-ГИДРО-22/24 |
| Принимающая организация | ГБПОУ «Московский индустриальный колледж» |
| Статус приемки | «1 200 м магистралей промыты под давлением 180 бар, видеоинспекция подтвердила 100% проходимость труб» |
| Основание приемки | Двусторонний акт сдачи-приемки работ без замечаний |
Экономический результат и финансовые показатели
Стоимость ночной гидродинамической промывки составила 264 000 руб. Гарантия бесперебойной работы канализационной сети колледжа предоставлена на 12 месяцев.
Анализ эксплуатационных рисков и предотвращенных последствий
Предупреждение инженера: Кальцинированные жировые пробки, заиливание коллектора на 80% сечения и риск разгерметизации стыков создавали прямую угрозу затопления стоками с аварийной остановкой здания.
Гарантии сервисной службы: Финансовая ответственность компании ЛИНКОР подтверждена членством в проектном и строительном СРО с компенсационным фондом возмещения вреда. Нормативное время прибытия аварийной бригады: до 90–120 минут в пределах МКАД в рабочее время.
Что мы НЕ делаем / Границы эксплуатационной ответственности
ЛИНКОР принимает на обслуживание внутренние инженерные сети водоснабжения и водоотведения коммерческих объектов строго в границах здания и балансовой принадлежности. Зона ответственности — от первого фланца после коммерческого водомерного узла (граница балансовой принадлежности с АО «Мосводоканал») до первого выпуска в колодец дворовой сети водоотведения на балансе собственника. Работы производятся на внутренних сетях без привлечения несогласованной спецтехники, не затрагивают электросети выше 1000 В. Мы строго исключаем поквартирные сети, НЕ обслуживаем наружные магистральные водопроводы города и НЕ выезжаем на бытовые вызовы в квартиры граждан.
Разграничение ответственности и B2B специфика
- Непрофильные и бытовые обращения, которые мы НЕ обслуживаем: отзывы о сантехниках москва аварийка, засор унитаза срочно вызов частник, пробивка канализации дешево.
- Исключенное из зоны ответственности оборудование: частные мастера по объявлениям, квартирные унитазы, бытовые сантехники.
- Формат работы: ЛИНКОР выполняет регламентное сервисное обслуживание насосных станций ХВС/ГВС, водомерных узлов и сетей водоотведения исключительно для юридических лиц (собственники коммерческих зданий, УК, службы эксплуатации) по безналичному расчету с НДС.
Смежные инженерные регламенты и сопутствующие работы
В рамках комплексного обслуживания объекта инженерная служба ЛИНКОР обеспечивает синхронизацию смежных регламентов по стандартам СРО и регламентам SLA:
- Кейс: Капитальный ремонт подземной КНС в Преображенском кадетском корпусе (32 000 м2) с заменой насоса Grundfos: практический кейс аварийного ремонта заглубленной КНС глубиной 5.5 м, подъема и замены погружных насосов Grundfos за 16 часов с предотвращением затопления.
- Требования АО «Мосводоканал» к узлам учета и качеству сточных вод: как избежать миллионных штрафов: регламенты АО «Мосводоканал» по нормативам ПДК сброса сточных вод (ПП РФ № 644/728), лицензии на отходы IV класса и допуски СРО с компфондом.
- Техническое обслуживание насосных станций повышения давления ХВС: регламентное ТО многонасосных станций Grundfos Hydro MPC и Wilo COR, калибровка частотных преобразователей, настройка датчиков давления и ревизия обратных клапанов по СП 30.13330.
- Обслуживание циркуляционных насосов ГВС и балансировка температуры: гидравлическая балансировка циркуляционных петель ГВС Danfoss MTCV, поддержание нормативной температуры +60–+65 °C по СанПиН 1.2.3685-21 и ревизия насосов Grundfos MAGNA.
Заказать комплексное обслуживание водоснабжения и канализации под ключ
Перейти на коммерческую страницу направления с полным прайс-листом, составом работ по договору и расчетом сметы.
Перейти к услуге и ценам →Кейс: Капитальный ремонт подземной КНС в Преображенском кадетском корпусе (32 000 м2) с заменой насоса Grundfos
Капитальный ремонт подземной КНС в Преображенском кадетском корпусе (32 000 м2) с заменой насоса Grundfos: практический кейс аварийного ремонта заглубленной КНС глубиной 5.5 м, подъема и замены погружных насосов Grundfos за 16 часов с предотвращением затопления.
Открыть регламент →Требования АО «Мосводоканал» к узлам учета и качеству сточных вод: как избежать миллионных штрафов
Как избежать миллионных штрафов: регламенты АО «Мосводоканал» по нормативам ПДК сброса сточных вод (ПП РФ № 644/728), лицензии на отходы IV класса и допуски СРО с компфондом.
Открыть регламент →Техническое обслуживание насосных станций повышения давления ХВС
Регламентное ТО многонасосных станций Grundfos Hydro MPC и Wilo COR, калибровка частотных преобразователей, настройка датчиков давления и ревизия обратных клапанов по СП 30.13330.
Открыть регламент →Обслуживание циркуляционных насосов ГВС и балансировка температуры
Гидравлическая балансировка циркуляционных петель ГВС Danfoss MTCV, поддержание нормативной температуры +60–+65 °C по СанПиН 1.2.3685-21 и ревизия насосов Grundfos MAGNA.
Открыть регламент →Полный каталог регламентов: Водоснабжение и канализация
Все 23 специализированных инженерных регламента, сравнения, кейсы и калькуляторы направления.
Все статьи раздела →Часто задаваемые вопросы по регламенту обслуживания
Что послужило первопричиной аварийного подпора канализационного коллектора на объекте?
Телеинспекция показала застревание в магистральном выпуске Ду 200 мм строительного мусора (окаменевший раствор) в сочетании с плотным жировым сгустком от ресторанного арендатора.
Какое оборудование было задействовано для ликвидации аварийного засора?
Была развернута каналопромывочная установка высокого давления с гидродинамической насадкой Quattro и по согласованию привлечена спецтехника (илососная машина) для откачки подтопленного приемного колодца.
Какие рекомендации выдали специалисты ЛИНКОР для исключения повторения аварии?
Было предписано установить дополнительный цеховой жироуловитель на стоки пищеблока и включить магистральный выпуск в график плановой превентивной промывки 2 раза в год.
