Кейс: Выявление критического перегрева кабельной перемычки в ГБПОУ «МКБТ» (7 400 м2) тепловизором ЭТЛ и устранение за 2 часа
Инженерный стандарт ЛИНКОР: Практический кейс выявления скрытого аварийного очага нагрева (118 °C) в силовом распределительном щите учебного учреждения с прецизионной переопрессовкой наконечников.
Материал входит в базу инженерных регламентов направления Комплексное обслуживание.
Инженерная интеграция со смежными системами: Технологический контур данной подсистемы сопряжен со смежным направлением бесперебойное электропитание циркуляционных насосов теплоснабжения для обеспечения комплексной надежности инженерного комплекса здания.
Паспорт объекта и состав инженерных систем
| Параметр паспорта объекта | Характеристика и технические параметры |
|---|---|
| Идентификация и статус объекта | Рабочий архивный идентификатор: [elektrosnabzhenie/kejs-vyezd-etl-i-predotvrashchenie-avarii-tc] | Фактический объект контракта: [ГБПОУ «Московский колледж бизнес-технологий»] |
| Локация и надзорный орган | г. Москва, ЦАО, ул. Пресненский Вал, д. 15, стр. 1; Ростехнадзор по г. Москве; Департамент образования и науки города Москвы |
| Наименование объекта | ГБПОУ «Московский колледж бизнес-технологий» |
| Общая площадь | 7 400 м2, 1 корпус |
| Состав инженерных систем | Вводно-распределительное устройство ВРУ-0.4 кВ (номинал 630 А), кабельные трассы из сшитого полиэтилена, серверные стойки с прецизионными кондиционерами, ИТП |
| Тип объекта | Учебный корпус с серверными и лабораторными комплексами |

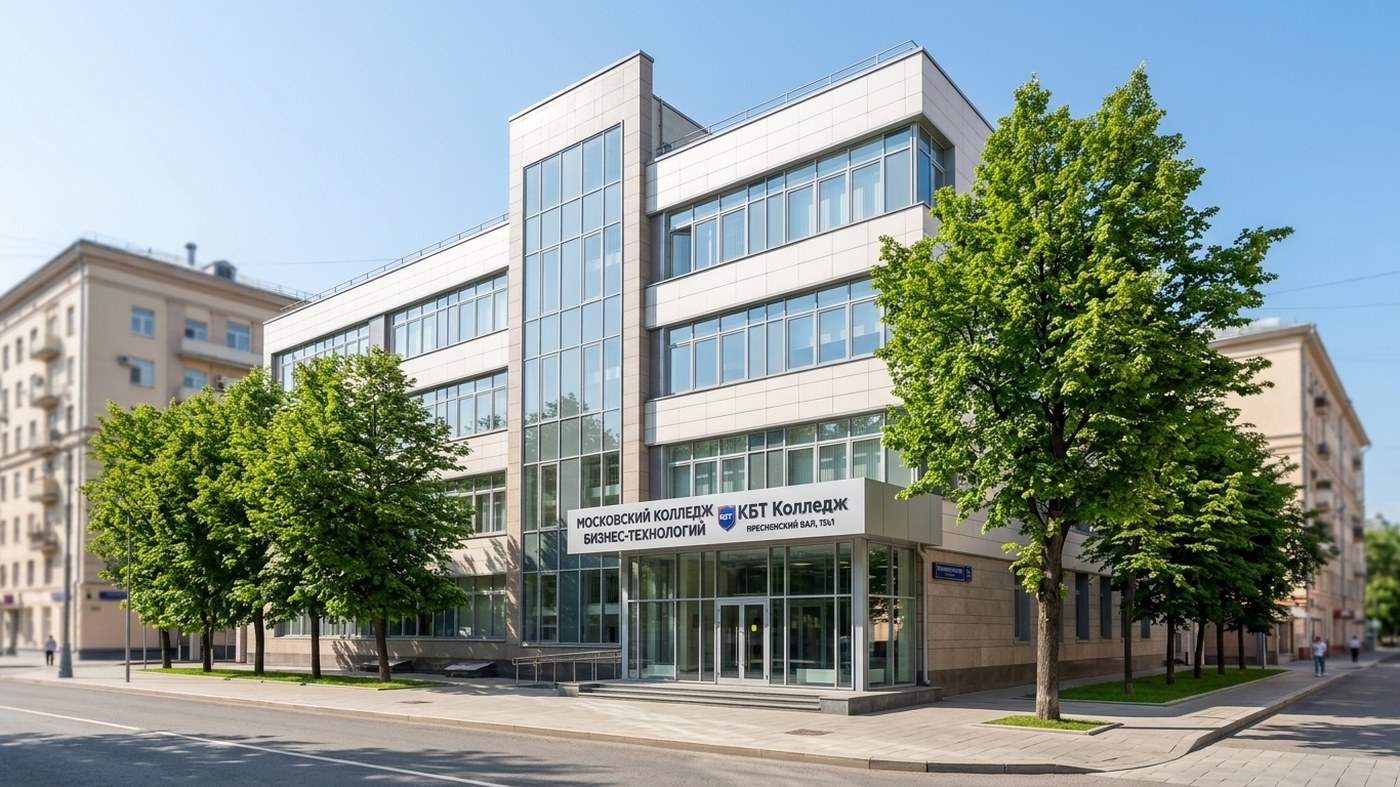

| Фотография фасада объекта |  |
Согласно технологической карте и требованиям (РД 34.45-51.300-97, ГОСТ 10434-82 Соединения контактные электрические), при каждом плановом выезде специалисты ЛИНКОР сверяют эксплуатационные показатели узлов с проектными уставками:
- Фактический рабочий ток нагрузки фазы ВРУ: 480 А (при номинальной пропускной способности сборных шин 630 А).
- Зафиксированная температура дефектного кабельного наконечника: +118 °C тепловизором Fluke Ti480 при температуре шины +45 °C.
- Избыточный перегрев контактного узла: delta T = 73 °C (критическая аварийная зона риска дугового пробоя и пожара).
- Сечение восстановленной силовой кабельной жилы: медный кабель 240 мм2 с монтажом усиленного луженого наконечника ТМЛ-240.
- Усилие гидравлической опрессовки наконечника: 120 кН аккумуляторным прессом КВТ ПГРА-240 методом двойного шестигранного обжатия.
- Итоговое время локализации и ликвидации аварии: 2 часа от момента выявления до повторного ввода под рабочую нагрузку.
Инженерный надзор: Тепловизионные температурные аномалии контактных соединений 0,4 кВ и отклонения токов фаз протоколируются инженерами ЭТЛ для предотвращения дуговых замыканий по ПТЭЭП.
Обслуживаемое оборудование и технологические комплексы
Инженеры ЛИНКОР аттестованы для работы со следующим оборудованием: Тепловизор Fluke Ti480 PRO, пресс гидравлический аккумуляторный КВТ ПГРА-240, медные луженые наконечники ТМЛ 240 мм2, термоусаживаемая трубка с клеевым слоем ТУТ.
Регламентирующие отраслевые стандарты
Выполнение работ строго регламентировано требованиями нормативов: РД 34.45-51.300-97, ГОСТ 10434-82 Соединения контактные электрические.
Исходная эксплуатационная ситуация и выявленные дефекты
В ходе планового тепловизионного аудита электролаборатории ЛИНКОР зарегистрирован экстремальный нагрев кабельного наконечника фазы «В» вводного рубильника ВРУ до температуры 118 °C при норме до 65 °C. Оплавление изоляции кабеля создало угрозу короткого замыкания и возгорания электрощитовой.
Примененная инженерная методика и регламентные работы
Шаг 1. Плановое тепловизионное сканирование электрощитовой колледжа в период учебной нагрузки.
Шаг 2. Обнаружение локальной температурной аномалии: нагрев медного кабельного наконечника фазы B до 118 °C из-за скрытого дефекта опрессовки жилы.
Шаг 3. Оперативное согласование технологического окна с руководством учреждения с переводом потребителей на резервный ввод.
Шаг 4. Отрезка поврежденного участка кабеля специальными секторными ножницами и снятие изоляции зачистным инструментом.
Шаг 5. Опрессовка нового усиленного наконечника ТМЛ гидравлическим прессом с двойным вдавливанием и изоляцией термоусадочной муфтой.
Шаг 6. Протяжка болтового соединения динамометрическим ключом и повторная тепловизионная съемка под нагрузкой: температура снизилась до нормы.
Хронометраж выполнения аварийно-восстановительных работ (SLA)
| Время выполнения | Выполненная технологическая операция / Статус |
|---|---|
| 14:20 | Проведение планового тепловизионного контроля ВРУ электролабораторией ЛИНКОР |
| 14:35 | Обнаружение аномального нагрева 118 °C на фазе «В», оформление дефектной ведомости |
| 15:00 | Согласование аварийного технологического окна с руководством колледжа |
| 18:15 | Обесточивание фидера, срезка дефектного наконечника, переопрессовка прессом КВТ |
| 19:05 | Подача напряжения, включение полной нагрузки серверных и вентиляции |
| 20:10 | Контрольная термограмма: температура 34 °C (в норме), выдача протокола ЭТЛ |
Официальные реквизиты сданного акта и подтверждающая документация
| Реквизит исполнительной документации | Значение реквизита в официальном акте |
|---|---|
| Дата подписания | 19 декабря 2024 года |
| Наименование документа | Протокол тепловизионного контроля ЭТЛ и Акт устранения аварийного дефекта |
| Номер акта | № ЭТЛ-ТЕПЛО-31/24 |
| Принимающая организация | ГБПОУ «Московский колледж бизнес-технологий» |
| Статус приемки | «Критический перегрев наконечника 118 °C устранен переопрессовкой, тепловизионный контроль подтвердил рабочую температуру 34 °C» |
| Основание приемки | Двусторонний акт сдачи-приемки работ без замечаний |
Экономический результат и финансовые показатели
Стоимость оперативного выезда и ремонта составила 42 000 руб. Предотвращен тяжелый пожар в главном щитовом помещении колледжа с потенциальным ущербом свыше 15 000 000 руб.
Анализ эксплуатационных рисков и предотвращенных последствий
Предупреждение инженера: Предотвращен тяжелый пожар в главном щитовом помещении колледжа с потенциальным ущербом свыше 15 000 000 руб.
Гарантии сервисной службы: Финансовая ответственность компании ЛИНКОР подтверждена членством в проектном и строительном СРО с компенсационным фондом возмещения вреда. Нормативное время прибытия аварийной бригады: до 90–120 минут в пределах МКАД в рабочее время.
Что мы НЕ делаем / Границы эксплуатационной ответственности
Инженерный департамент ЛИНКОР специализируется на низковольтных сетях 0,4 кВ (до 1000 В) в границах здания коммерческой недвижимости и производственных комплексов. Граница эксплуатационной ответственности — от кабельных наконечников на вводных рубильниках ВРУ/ГРЩ (0,4 кВ, граница балансовой принадлежности) до этажных распределительных щитов (РЩ, ЩО, ЩС). Мы работаем без привлечения несогласованной спецтехники, НЕ выполняем работы на высоковольтных подстанциях сетевых компаний напряжением свыше 1000 В (6/10/35 кВ) и строго исключаем поквартирные сети и бытовой ремонт розеток физических лиц.
Разграничение ответственности и B2B специфика
- Непрофильные и бытовые обращения, которые мы НЕ обслуживаем: купить свидетельство лаборатории ростехнадзора, лицензия на электролабораторию цена, протоколы эру купить.
- Исключенное из зоны ответственности оборудование: поддельные свидетельства, серые посредники, неаккредитованные фирмы.
- Формат работы: ЛИНКОР выполняет регламентное сервисное обслуживание электроустановок 0,4 кВ, щитовых ГРЩ/ВРУ и резервных ДГУ исключительно для юридических лиц (собственники коммерческих зданий, УК, службы эксплуатации) по безналичному расчету с НДС.
Смежные инженерные регламенты и сопутствующие работы
В рамках комплексного обслуживания объекта инженерная служба ЛИНКОР обеспечивает синхронизацию смежных регламентов по стандартам СРО и регламентам SLA:
- Требования ПТЭЭП и ПУЭ: назначение Ответственного за электрохозяйство и прохождение проверок: нормативно-разрешительная база регламентов, допуски СРО в проектировании и строительстве с компенсационным фондом возмещения вреда и аттестация специалистов в Ростехнадзоре.
- Техническое обслуживание ГРЩ, ВРУ и распределительных щитов 0,4 кВ: тепловизионный аудит ошиновки под нагрузкой тепловизором Fluke, протяжка болтовых стыков динамометрическим ключом и наладка селективности защит по ПУЭ-7.
- Техническое обслуживание воздушных автоматических выключателей Masterpact и Emax: ревизия дугогасительных камер, чистка серебряных контактов и тестирование микропроцессорных расцепителей защит по ГОСТ Р 50030.
- Обслуживание и наладка систем автоматического ввода резерва (АВР): проверка алгоритмов переключения вводов, временных задержек и механических блокировок щитов автоматического ввода резерва по ГОСТ Р 50571.
Заказать комплексное обслуживание электроснабжения 0,4 кВ под ключ
Перейти на коммерческую страницу направления с полным прайс-листом, составом работ по договору и расчетом сметы.
Перейти к услуге и ценам →Требования ПТЭЭП и ПУЭ: назначение Ответственного за электрохозяйство и прохождение проверок
Назначение Ответственного за электрохозяйство и прохождение проверок: нормативно-разрешительная база регламентов, допуски СРО в проектировании и строительстве с компенсационным фондом возмещения вреда и аттестация специалистов в Ростехнадзоре.
Открыть регламент →Техническое обслуживание ГРЩ, ВРУ и распределительных щитов 0,4 кВ
Тепловизионный аудит ошиновки под нагрузкой тепловизором Fluke, протяжка болтовых стыков динамометрическим ключом и наладка селективности защит по ПУЭ-7.
Открыть регламент →Техническое обслуживание воздушных автоматических выключателей Masterpact и Emax
Ревизия дугогасительных камер, чистка серебряных контактов и тестирование микропроцессорных расцепителей защит по ГОСТ Р 50030.
Открыть регламент →Обслуживание и наладка систем автоматического ввода резерва (АВР)
Проверка алгоритмов переключения вводов, временных задержек и механических блокировок щитов автоматического ввода резерва по ГОСТ Р 50571.
Открыть регламент →Полный каталог регламентов: Электроснабжение зданий
Все 23 специализированных инженерных регламента, сравнения, кейсы и калькуляторы направления.
Все статьи раздела →Часто задаваемые вопросы по регламенту обслуживания
Какая температурная аномалия была зафиксирована тепловизором Fluke при сканировании электрощитовой колледжа?
Тепловизор зафиксировал локальный точечный нагрев медного кабельного наконечника фазы B вводного автомата до +118 °C при фоновой температуре сборной шины всего +45 °C (избыточный перегрев дельта T = 73 °C), что создавало прямую угрозу воспламенения изоляции.
Каким способом специалисты ЛИНКОР устранили дефект без срыва учебного процесса?
Инженеры оперативно перевели питание здания на резервный ввод через секционный аппарат, срезали дефектный участок кабеля секторными ножницами, зачистили жилу 240 мм2 и опрессовали новый луженый наконечник ТМЛ гидравлическим прессом усилием 120 кН с двойным вдавливанием.
Каковы результаты повторной тепловизионной проверки после завершения восстановительных работ?
После подачи полной рабочей нагрузки 480 А контрольная инфракрасная термограмма показала снижение температуры контактного соединения до нормативных +48 °C, что подтвердило качество электрического контакта и безопасность дальнейшей эксплуатации.
